TA-N86 の修理記録＿５

２ＳＣ１９６２　短絡！
これも手に入りませんので、東京秋葉原ラジオデパートの
江南電気さんに使えるものはないか？と尋ねました。

互換表や規格表を何冊も使い、１５分ほどかかりましたが、
見つけてくれました。

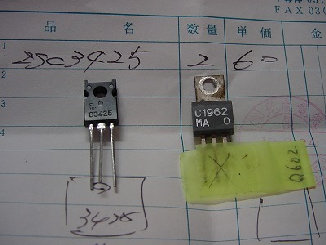

Ｃ３４２５です。
　
１個￥６０です　申し訳ないので２個買いました。

(足のＢとＣの位置が違います・ご注意を)なんと、
基板には予備穴が開いていて、
足違いのトランジスタが入るようになっていました。

回路を調べ、抵抗値もしらべ、変なコイルの半田付けや導通も調べ、小さなコンデンサーの短絡なども調べ、
ダイオードも調べ、もう、何も調べるものが無い所まできました。

後は動作確認のみです
　出口線の赤線はＡ級・Ｂ級電源切り替えリレー用なので開放のままとして、
（＋）（－）の端子も無負荷は恐いので4.7KΩの抵抗を入れて、軽い負荷としました。
（軽すぎたようです）
本体の電源を使い、スライダックで電圧を上げていきます、ＡＣ８０Ｖ⇒ＤＣ１１０Ｖほどで急に出力に
電圧が出ました。　

　成功です！電源電圧を上げると比例して出力電圧も上昇します、ＡＣ１００Ｖ入力でＤＣ９０Ｖになりました、
半固定抵抗でうまく調節できました。　B級　ＤＣ９０Ｖです。（±４５V）
　半固定を左方向に回すと、突然電圧が急降下します、ご注意を。
（左側が最大です最大方向７０～８０％の位置に合わせておくといいです）
これで電源は完了です、あとはどれだけ電流が取れて、耐えられるか、です。
**************************** 電源部　完成　**********************************

パワートランジスタをどうするか、費用がかかるので片ＣＨのみとします。

以前に使った事のある２Ｎ６０２９と２Ｎ２３９８にしました、
若松通商にて購入です。

Ｈｆｅも書いて有りましたので、高いものを選びました。

　パワートランジスタを交換して、アンプ回路の動作チェックです、
ＴＡ－Ｎ２２０から電源をいただきテストです、徐々に電圧を上げていき、
±１９ＶでリレーＯＮです、
最大電圧（±３６ＶがＴＡ－Ｎ２２０）１８Ｖ８Ω負荷で４０Ｗが
得られました、アンプ部分は良好です。

*************アンプ部分　完成　*********************

電源は組み立てて、ケースの中に入れたので、
もう調整はできません、
負荷電流を流して調整すればよかったなぁと反省、
少し低くなることが予想されます。

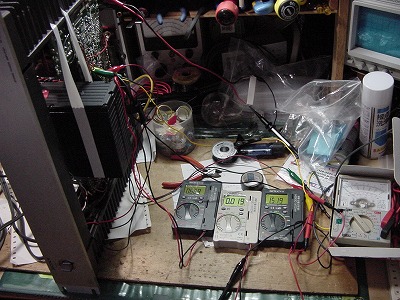

汚い作業台・・・だからゴミがアンプに入ったのでしょう。
電源を仮設で取り付け、
外箱とアースの接続をお忘れなく。

　整流後電圧・（＋）電圧・（－）電圧などを見ています、
ＡＣ８５Ｖ超えると出力電圧がでました、
この時点で信号を入力して、出力波形も見ています、
どうやら良好です、ＤＣ±４４Ｖです、ＯＫとします。

電源を組み込み、今度は各所の調整です、無信号時のＤＣバランス調整とアイドリング(アイドル)電流の調整です、
６０ｍＡが基準とあります（人様のホームページから）0.33Ωですから電圧に換算して19.8ｍＶです、
ＴＰの間に直流電圧計を入れます、パワートランジスタのエミッターにある0.33Ωの両端がここに来ています。

ここで壊れたＲｃｈ側のアイドルボリウムが回りません、なんと最大の位置になっていました、
最初から最大になっていたと思われます、半分以上戻して丁度良い値になりました、
ここが最大になっていたからパワートランジスタが壊れたのか？
パワートランジスタが悪かったので最大にセットしたのか不明です。　

どちらにしても中央付近でセットできるのが正しいです。
　ＤＣバランス調節はほんのわずかです、ちょこっと回して見て、０Ｖにして終了。
（電源を切り、数回大きく回して元の位置に戻してから再度電源を入れて調節する、できれば交換）

**********　後期ロットの機種(端子が変更になりました）について　*******************
プロテクトリレーの入る時間を調整するケミコンの容量が変更されています(初期４７０μ→後期１００μ）です
部品交換時に間違えて、リレーが入るまで１０秒ほどかかってしまいました、ご注意を。　（2011.7.5　追記）
