SONY TA-N86 の修理記録＿１

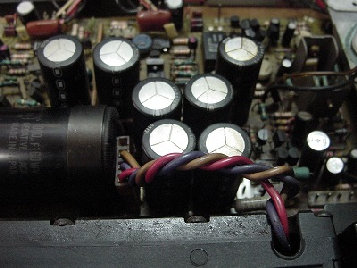

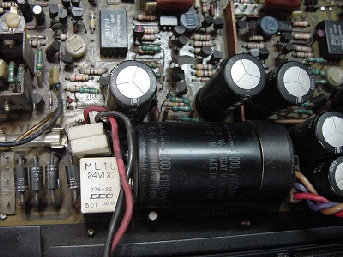

調べると、電源ＢＯＸに入る前はＤＣ１４０Ｖあります、出口の（赤・紫・茶）の３本の電圧は全部０Ｖです（対シャーシ）、
電源ＢＯＸの中の故障です。

ここで、直すのなら、古いコンデンサーも全部交換してしまおうと、思いました。

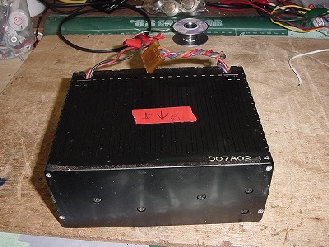

上に貼ったテープは向きを間違えないためです。

ＴＡ−N８６　修理の様子　　　　　　　　　　　　　　　　　　　　　　2007.9〜

はじめに：
このアンプの修理について多くの方のホームページを見せていただきました又助言もいただきました、
おかげさまで直りました、参考にさせていただきました多くのホームページの作者様にはお礼申し上げます。

また、この様子を多くの方に見ていただきたいと思いホームページに載せました。


さらに、このページを読んでいただいた、Ｍ．Ｔ氏から丁寧な教えをいただき、加筆修正しました。　　
ありがとうございます　　この場において　お礼申し上げます。（2008.3.3）


また、修理は危険な箇所もあります、書いてある通りに行ってもその通りにいかない場合もあります、ご注意して行ってください。

*****************************************************

ＴＡ−Ｎ８６はバンド機材として４台あります、このうち１台は予備機として倉庫に放置したままでした、他の３台は夕立や、
炎天下の中、校庭の埃まみれの中、他の機器はいつも動作してくれてます、予備としていつでも出せるように準備でもしようか、
と考えたのが間違いの元。

自宅に持ち込み電源を数年ぶりに入れる、しばらくすると正常にＯＮする、動作確認をすると、Ａ級・Ｂ級・モノラル動作・完全です。

何度か、動作しているうちに、とうとう、電源が入らなくなりました。

開けてみると中は相当汚い、倉庫に置いたままでした、せめてビニールで養生しておけばよかった、永年の汚れがあります、
内部は部品もごちゃごちゃで、わけがわかりません。

　始めは何Ｖが出るのかさえ判らなかったのですが、インターネットで検索すると多くの方が修理していたのを見て、
とても参考になりました。

ＡＣ１００Ｖを直接整流して、ＤＣ１４０Ｖを作り左からパルス電源回路に入り、そこから±４５Ｖ（Ｂ級の場合）を作っている。
　昔の言い方だとトランスレスです、今風に言えばスイッチングレギュレーターです。
